キュービクル

標準シリーズ:KPAタイプ

設備容量300kVAまでのキュービクルを豊富なオプション仕様で短納期対応。

設備容量
●KPA-H型300kVA以下
●KPA-L型150kVA以下(VCT・Wh外置の場合200kVAまで対応可能)
受電方式
●PF・S受電方式
設置条件
●屋内・屋外共用
■特長
キュービクルモニタ標準装備
デジタル表示で電力監視が容易ですので、省エネ管理に役立ちます。
オプション対応
豊富なオプション対応で、ニーズに合わせて商品を短納期でお届けします。
省スペース
KPA-H型では300kVAまで2面体(W1800)で収納可能。(オプションによっては3面体となる場合があります)
設備高さに制約がある場合はKPA-L型も用意しております。(VCT・Wh内置の場合150kVAまで)

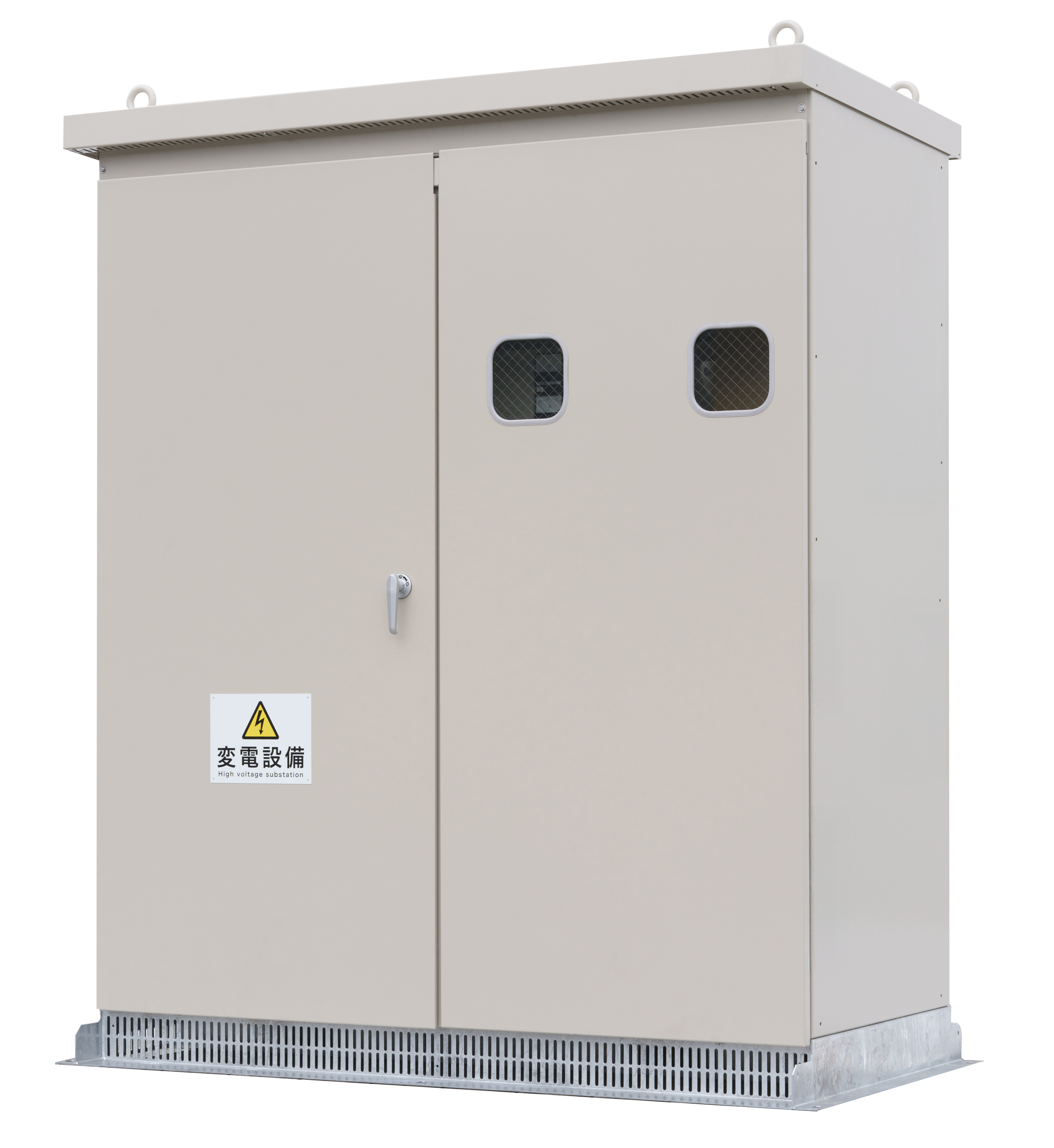

kpa

定格、仕様

KPA-H型 KPA-L型
最大設備容量(※1) 300kVA 150kVA(VCT・Wh外置の場合、200kVA)
収納可能変圧器容量 動力変圧器 最大200kVA
電灯変圧器 最大100kVA
左側 最大50kVA 右側 最大100kVA
(VCT・Wh外置の場合、両側とも最大100kVA)
面数 2面体、3面体 2面体
外形寸法(単位:mm)
( )は3面体の場合
W:1800(2700)× D:800 × H:2345mm W:1800 × D:800 × H:1950mm

※1  最大設備容量300kVA・ 150kVAは目安です。収納可能な変圧器の組み合わせの詳細は下記の「変圧器組み合わせと概算質量」をご覧ください。

外形寸法(単位:mm)

機 種 外形寸法 mm 図面
W(本体幅) H(本体高さ) D(本体奥行)
KPA-H型(2面体) 1800 2345 800 pdf
KPA-H型(3面体) 2700 2345 800 pdf
KPA-L型(2面体) 1800 1950 800 pdf

オプション仕様 ※複合オプションの場合は別途お問い合わせください。

KPA-H型 KPA-L型
2面体・3面体
(KPA-L型は2面体のみ)
蛍光灯(ドアSW含む)/接地補助端子/進相コンデンサ(C)圧力接点、外部警報/高圧地絡継電器
/キュービクルモニタオプション機能/GR故障警報(30GR)/指定色/漏電火災警報器(LGR)/防塵構造
/重耐塩塗装/高圧避雷器(LA)/防雪構造/換気扇(警報接点は設けておりません)/漏電遮断器(ELCB)/隔壁/受電PF溶断接点/ ブレーカ警報接点/ SUS筐体
3面体 高圧カットアウト(PC)/防振ゴム/方向性地絡継電器

ブレーカ収納可能個数(最大)

表面型

2面体および3面体の
左2面ユニットに収納
できるブレーカ個数

ブレーカー図

3面体の右ユニットに追加できるブレーカ個数
ブレーカ収納可能部分

ブレーカー図

ブレーカ収納可能個数 ブレーカ収納可能個数
400AF個数 0 1 2 3 4 5 6 0 1 2 3
225AF・100AF個数 12 10 8 6 4 3 2 6 4 2 1

※2 動力側、電灯側トータルの収納可能個数です。

※1 変圧器1台に接続されるブレーカ個数によっては、上表を適用できない場合があります。詳細については別途お問い合わせください。

変圧器組み合わせと概算質量

50Hz仕様の場合 KPA-H型/L型
  10kVA 20kVA 30kVA 50kVA 50kVA 100kVA
KPA-H/L型 20kVA 740 790 820 870 990 1060
30kVA 770 810 840 910 1020 1090
50kVA 850 900 930 990 1100 1170
75kVA 960 1000 1030 1090 1210 1280
  100kVA 1020 1060 1090 1150 1270 1340
  150kVA 1170 1210 1240 1290 1410 1480
KPA-H型 200kVA 1310 1360 1390 1450 1560 1630
  • ●KPA-L型で の範囲…【 VCT・wh外置(特殊条件)】であれば収納可能。
  • ●KPA-L型の質量は上記の表から40kg軽くなります。
  • ●KPA-H型で直列リアクトルが必要な場合は3面体となります。(上表に 330kgを加算)
  • ●KPA-H型で空箱を1面追加し、3面体とする場合は上表に 250kgを加算。

※ 正確な質量は仕様書でご確認ください。また詳細についてはお問い合わせください。
