製品案内

カスタムシリーズ

商業施設・ビル・工場、さまざまな仕様に対応いたします。

KCAタイプ

設備容量
●2000kVA以下
受電方式
●PF・S/CB受電方式
設置条件
●屋内・屋外共用
■特長
キュービクルモニタ標準装備
デジタル表示で電力監視が容易ですので、省エネ管理に役立ちます。
省スペース
本体奥行き 1200mmの省スペース設計。
省施工
ブレーカは縦一列配列で、前面より施工ができます。
■図面ダウンロード
pdf

kca

■カスタムシリーズオプション仕様
地絡継電器/重耐塩塗装/自動点滅回路/GR故障警報(30GR)/防雪構造/直列リアクトル(SR)/方向性地絡継電器(DG)/防振ゴム/低圧コンデンサリアクトル(LC)/漏電火災警報器(LGR)/隔壁/真空スイッチ/高圧避雷器(LA)/ブレーカ警報接点/電力量計(深夜電力、電化厨房)/漏電遮断器(ELCB)/換気扇、警報接点/非常用回路(DT-MC)/接地補助端子/可変サーモSW/スコットトランス/キュービクルモニタ/変電設備NP(大)/高圧進相コンデンサ(C)圧力接点、外部警報/指定色/防塵構造

(複合オプションの場合は別途お問い合わせください。)

KPXタイプ

設備容量
●300kVA以下
受電方式
●PF・S受電方式
設置条件
●屋内・屋外共用
■特長
本体奥行き 1800mm
後面にも扉を設置、保守点検が容易な構造

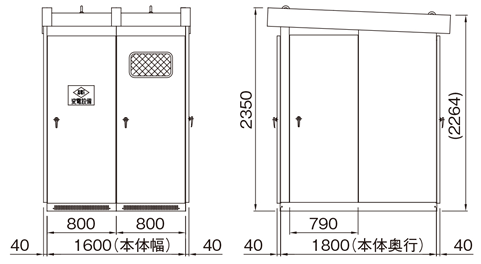

■外形寸法(単位:mm)

※ 2面体の場合

kpx外寸図
■図面ダウンロード
pdf

kpx

■カスタムシリーズオプション仕様
地絡継電器/重耐塩塗装/自動点滅回路/GR故障警報(30GR)/防雪構造/直列リアクトル(SR)/方向性地絡継電器(DG)/防振ゴム/低圧コンデンサリアクトル(LC)/漏電火災警報器(LGR)/隔壁/真空スイッチ/高圧避雷器(LA)/ブレーカ警報接点/電力量計(深夜電力、電化厨房)/漏電遮断器(ELCB)/換気扇、警報接点/非常用回路(DT-MC)/接地補助端子/可変サーモSW/スコットトランス/キュービクルモニタ/変電設備NP(大)/高圧進相コンデンサ(C)圧力接点、外部警報/指定色/防塵構造

(複合オプションの場合は別途お問い合わせください。)

KCXタイプ

設備容量
●4000kVA以下
受電方式
●CB受電方式
設置条件
●屋内・屋外共用
■特長
本体奥行き 1800mm
後面にも扉を設置、保守点検が容易な構造
■外形寸法(単位:mm)

※ 5面体の場合

kcx外寸図
■図面ダウンロード
pdf

kpx

■カスタムシリーズオプション仕様
地絡継電器/重耐塩塗装/自動点滅回路/GR故障警報(30GR)/防雪構造/直列リアクトル(SR)/方向性地絡継電器(DG)/防振ゴム/低圧コンデンサリアクトル(LC)/漏電火災警報器(LGR)/隔壁/真空スイッチ/高圧避雷器(LA)/ブレーカ警報接点/電力量計(深夜電力、電化厨房)/漏電遮断器(ELCB)/換気扇、警報接点/非常用回路(DT-MC)/接地補助端子/可変サーモSW/スコットトランス/キュービクルモニタ/変電設備NP(大)/高圧進相コンデンサ(C)圧力接点、外部警報/指定色/防塵構造

(複合オプションの場合は別途お問い合わせください。)

KHPタイプ

設備容量
●4000kVA以下
受電方式
●PF・S/CB受電方式
設置条件
●屋内・屋外共用
■特長
本体奥行き 2200mm
後面にも扉を設置、保守点検が容易な構造
チャンネルベース先送り可能
点検通路の設置が可能
■図面ダウンロード
pdf

khp

■カスタムシリーズオプション仕様
地絡継電器/重耐塩塗装/自動点滅回路/GR故障警報(30GR)/防雪構造/直列リアクトル(SR)/方向性地絡継電器(DG)/防振ゴム/低圧コンデンサリアクトル(LC)/漏電火災警報器(LGR)/隔壁/真空スイッチ/高圧避雷器(LA)/ブレーカ警報接点/電力量計(深夜電力、電化厨房)/漏電遮断器(ELCB)/換気扇、警報接点/非常用回路(DT-MC)/接地補助端子/可変サーモSW/スコットトランス/キュービクルモニタ/変電設備NP(大)/高圧進相コンデンサ(C)圧力接点、外部警報/指定色/防塵構造

(複合オプションの場合は別途お問い合わせください。)

特殊オーダーキュービクル・系統連系用キュービクル

■特長
太陽光発電システム導入時、商用電源と系統連系を行います。
送電容量により機種・面数を選択
■機器配置例
特殊オーダーキュービクル機器配置例

特殊オーダーキュービクル・系統連系用キュービクル

特殊オーダーキュービクル・狭小設置キュービクル

■特長
省スペース
とにかく設置スペースが小さい本体幅600mm。 必要設置スペースは畳一枚で充分です。
灯動共用トランス(60kVA)採用
外形寸法の小型化を実現しました。
■外形寸法(単位:mm)
特殊オーダーキュービクル機器配置例

特殊オーダーキュービクル・狭小設置キュービクル

キュービクル製品一覧に戻る

特殊オーダーキュービクル・国交省仕様キュービクル

■特長
● 国土交通省大臣官房長営繕部監修の公共建築工事標準仕様に基づいたキュービクル

特殊オーダーキュービクル・国交省仕様キュービクル

特殊オーダーキュービクル・ 消防認定キュービクル

■特長
●消防庁告示7号および8号に適合した非常電源専用受電キュービクルです。
●筺体はKPX,KCXタイプを採用。

■外形寸法(単位:mm)
受電方式 設置条件 変圧器容量
KVA
外形寸法 mm 認定番号
W(本体幅) H(本体高) D(本体奥行)
PF・S 屋外用 151~300 2,400 2,350 1,800 1103
CB 屋外用 301~500 3,800 2,350 1,800 1118
CB 屋外用 501~750 4,400 2,350 1,800 1114
CB 屋外用 751~1000 5,800 2,350 1,800 1113

※ 本体幅は最小寸法を表しています

特殊オーダーキュービクル・国交省仕様キュービクル
